Vantagens do produto
- Alta Integração: Todos os componentes são projetados para a mesma finalidade, garantindo perfeita compatibilidade.
- Completude Funcional: Desde o transporte e montagem até o uso e desmontagem, todas as ferramentas e processos são padronizados.
- Operação padronizada: Manuais de treinamento e procedimentos operacionais desenvolvidos facilitam o treinamento e a rápida implantação.
- Status gerenciável: assim como o gerenciamento de armamento, os componentes do inventário podem ser monitorados, mantidos regularmente e reformados para garantir a prontidão.

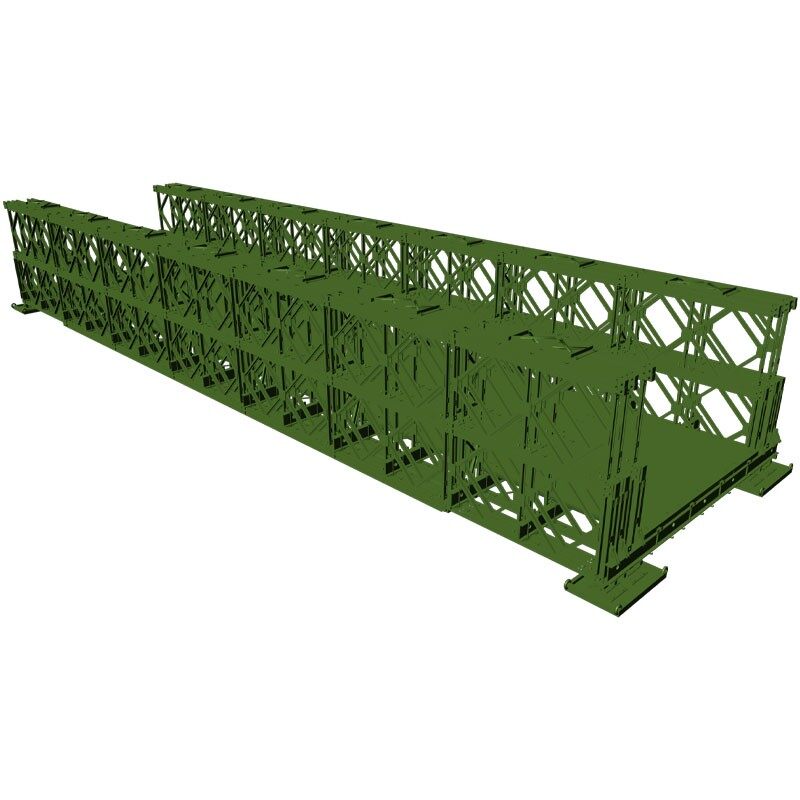

Estrutura do Produto

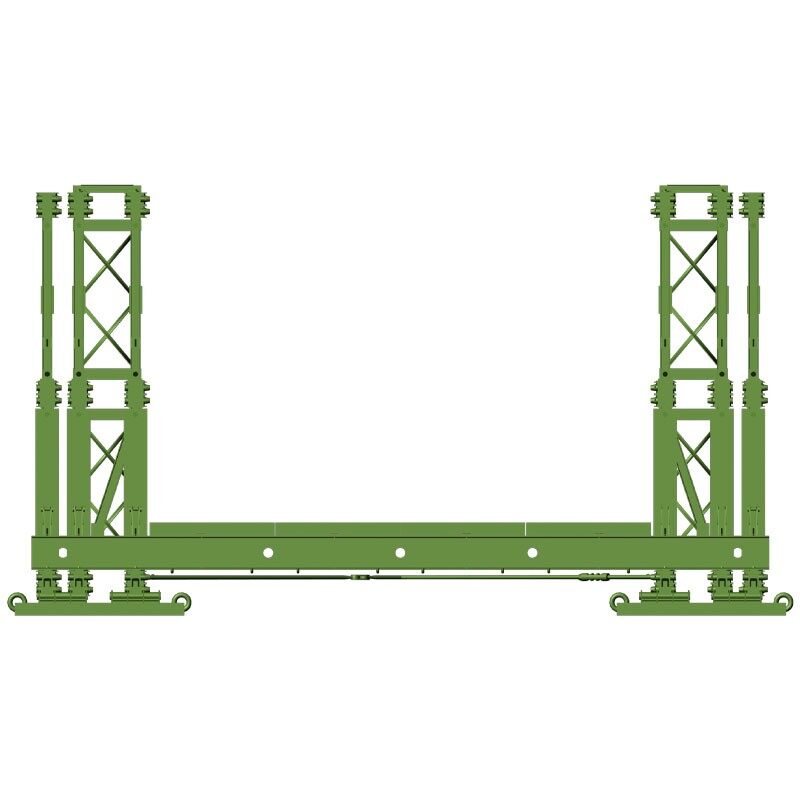

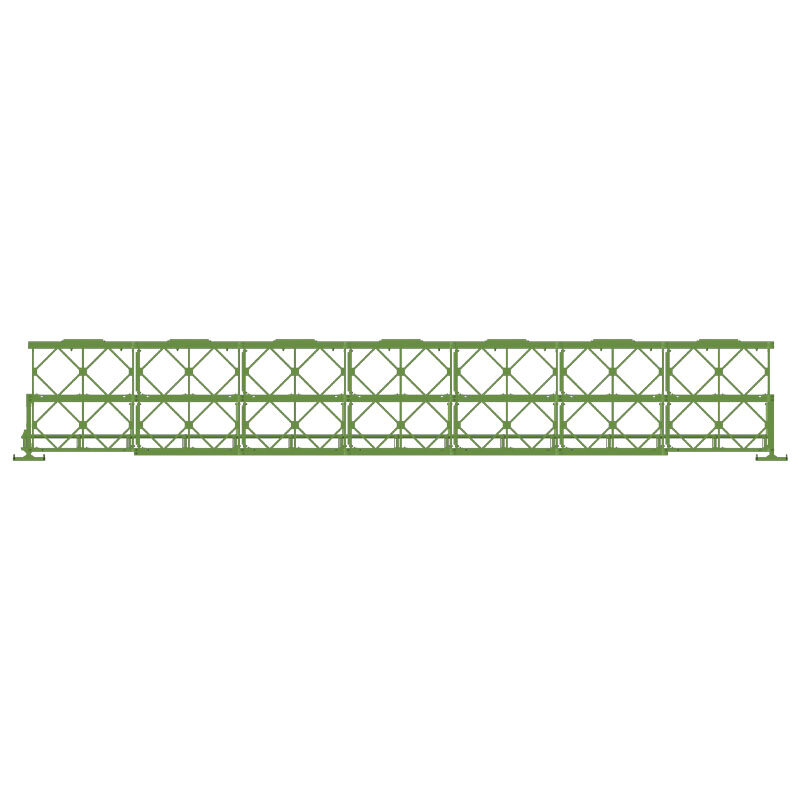

Painéis Bailey: Painel único tamanho 3 m (comprimento) × 1,5 m (altura); as cordas superior e inferior são de aço de canal 2 × 10# soldadas-com-traseira; membros verticais e diagonais são vigas de 8# I-; extremidades equipadas com conectores macho e fêmea e orifícios para pinos, permitindo extensão longitudinal ilimitada e posicionamento lateral de múltiplas-fileiras.
Sistema de conexão e sistema de tabuleiro de ponte:
- Estruturas de suporte (conexões laterais), tirantes-resistentes ao vento, travessas, vigas longitudinais, fixadores-em forma de U, braçadeiras de vigas, parafusos de corda;
- Tabuleiro da ponte: placa de aço-laminada-antiderrapante Q235C de 12 mm a quente + camada de pavimento de concreto armado ou tabuleiro de ponte de madeira/grade de aço.
Equipamento de empurrar e ereção
- Laminação e laminação plana: Suportando a força de reação durante o processo de empurrar, rolo único avaliado em 250 kN;
- Estrutura do nariz: 5 seções em uma única fileira e camada única na extremidade frontal para reduzir o momento fletor cantilever;
- Macacos hidráulicos, talhas manuais, martelos-acionados por pinos, carrinhos especiais de desmontagem e montagem.
Fundação e Apoio
- Estacas tubulares de aço + vigas de cobertura de aço ou fundações espalhadas em concreto entulho;
- Os rolamentos adotam o tipo placa deslizante ou tipo placa de borracha, divididos em tipos fixos e deslizantes.
Cenários Aplicáveis
- Canais de apoio à mobilidade de tropas na linha de frente.
- Pontes rápidas que atravessam rios, trincheiras e desfiladeiros.
- Reparação de estradas e pontes bombardeadas ou danificadas.
- Resgate de emergência e socorro em desastres (uso duplo-militar e civil).
- Construção de estradas de acesso a aeródromos temporários e áreas de montagem de equipamentos.
Se precisar de mais informações sobre o equipamento da ponte Bailey com estrutura de aço ou quiser obter um orçamento, não hesite em contactar-me. Eu lhe fornecerei um serviço profissional!
